کنترل نامنظمی جرمی در ایتبس
نامنظمی جرمی یکی از نامنظمی‌های در ارتفاع در استاندارد ۲۸۰۰ است: جرم یک طبقه نسبت به طبقات مجاورش بیش از حد مجاز تفاوت دارد. کارامحاسب جرم طبقات را از جدول Centers of Mass and Rigidity خود ETABS می‌خواند، هر طبقه را با طبقه‌ی بالا و پایین آن در دو راستای X و Y مقایسه می‌کند و نتیجه را با قاعده‌ی ویرایش چهارم یا پنجم، به تناسب ویرایش پروژه، در جدول و گزارش Word نشان می‌دهد.
قاعده‌ی ویرایش چهارم و پنجم
| ویرایش | متن بند | رابطه در برنامه |
|---|---|---|
| چهارم، بند ۱-۷-۲-ب | توزیع جرم هر طبقه بیشتر از ۵۰ درصد با جرم طبقات مجاور اختلاف داشته باشد | |Mi − Madj| > 0.5 × Mi |
| پنجم، بند ۳-۳-۲-ب | جرم طبقه‌ای بیش از ۱٫۵ برابر جرم هر یک از طبقات مجاورش باشد | Mi > 1.5 × Madj |
در ویرایش پنجم جرم طبقه با توجه به ضوابط بند ۳-۷-۴ تعیین می‌شود و بامی که از طبقه‌ی زیرین خود سبک‌تر است از این بررسی معاف است. در ویرایش چهارم هم طبقه‌ی بام و خرپشته در این کنترل لازم نیست.
یک مثال از پنجره‌ی ابزار
دو طبقه‌ی مجاور از مدل آزمایشی تصویر پایین (واحد kgf-s²/m):
| مقدار | عدد |
|---|---|
| جرم STORY6 | 37858.85 |
| جرم STORY7 | 47870.13 |
| ویرایش چهارم | |37858.85 − 47870.13| = 10011.28 < 0.5 × 37858.85 = 18929.43، منظم |
| ویرایش پنجم | 47870.13 < 1.5 × 37858.85 = 56788.28، منظم |

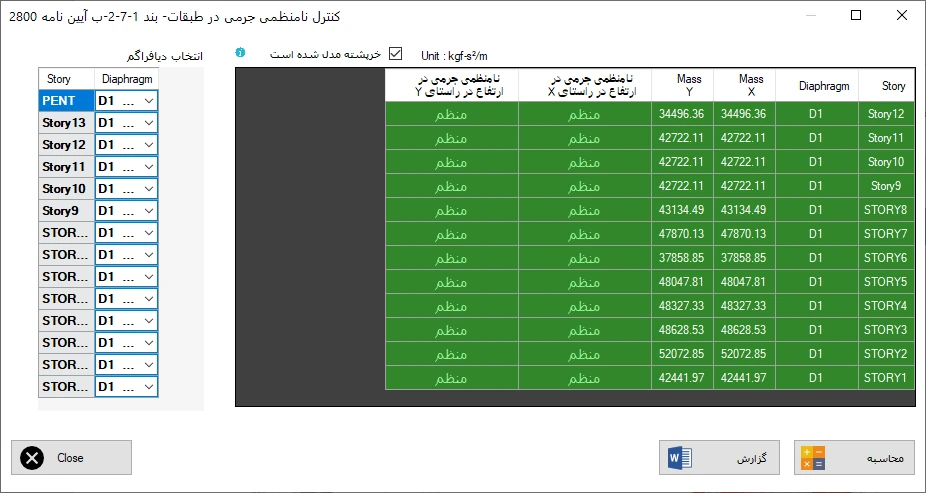

نمای پنجره‌ی کنترل نامنظمی جرمی
- انتخاب دیافراگم: برای هر طبقه دیافراگمی که جرم آن خوانده می‌شود قابل انتخاب است.
- خرپشته مدل شده است: اگر خرپشته در مدل هست این گزینه را فعال بگذارید.
- محاسبه جدول را با جرم طبقات و نتیجه‌ی «منظم» یا «نامنظم» در هر راستا پر می‌کند؛ در ویرایش پنجم بام سبک‌تر از طبقه‌ی زیرین با عبارت «معاف (بام سبک تر از طبقه زیرین)» مشخص می‌شود.

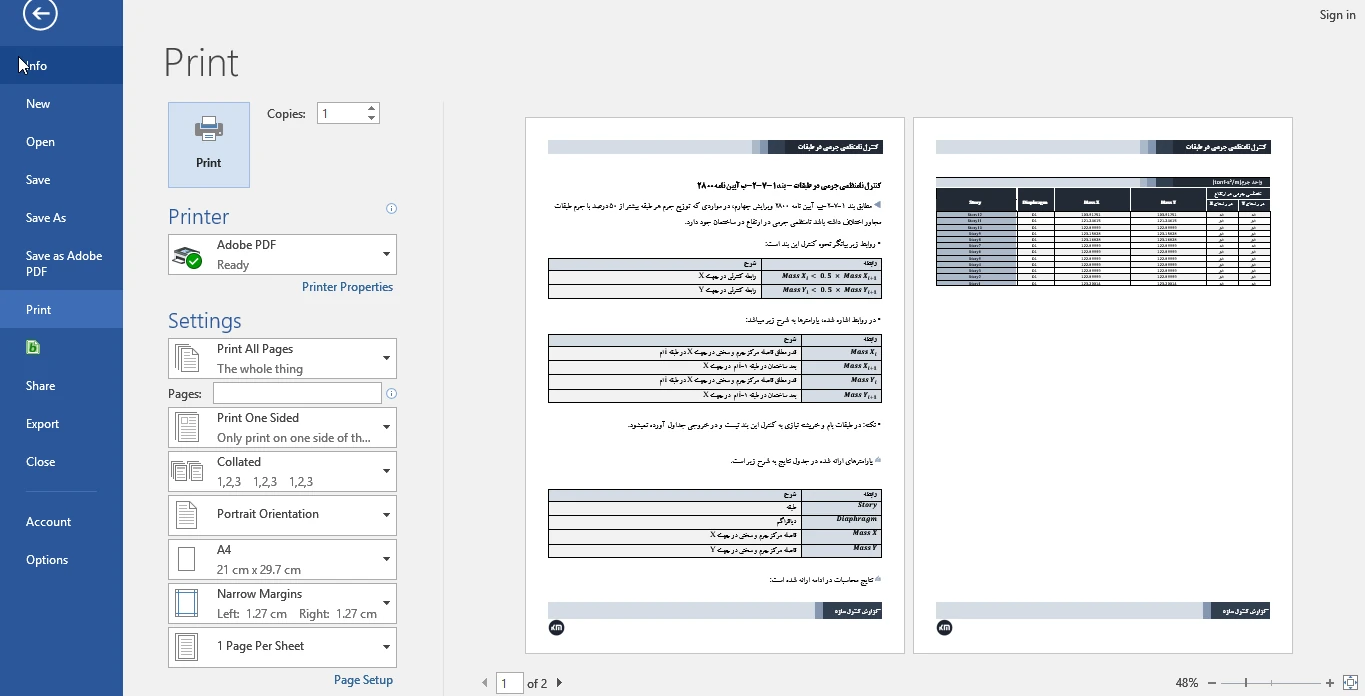

- گزارش یک فایل Word قابل ویرایش با متن بند، روابط و جدول نتایج می‌سازد.
اگر ساختمان نامنظمی جرمی دارد
نامنظمی جرمی یکی از نامنظمی‌های در ارتفاع است و الزامات ساختمان‌های نامنظم، از جمله اثر آن بر انتخاب روش تحلیل، باید مطابق استاندارد ۲۸۰۰ رعایت شود. کنترل طبقه نرم و نامنظمی پیچشی را هم برای همان مدل انجام دهید.
پرسش‌های متداول درباره نامنظمی جرمی
جرم طبقات از کجا خوانده می‌شود؟
چرا ویرایش چهارم و پنجم طبقه‌ی متفاوتی را نامنظم می‌دانند؟
بام و خرپشته در کنترل حساب می‌شوند؟
این کنترل در کدام نسخه‌های کارامحاسب وجود دارد؟
